Parametrii produsului motorului pneumatic de cuplu mare de viteză mică AMP4-RV:
Interval de reducere: 7,5-80, putere: 0,24KW, cai putere: 0,33CP, cuplu: 17,5-184,7N.m, viteza liberă: 93-8,5RPM, consum de aer: 0,31m³/min, greutate: 6,5-8,0KG (reducere diferită) rapoarte, greutăți diferite), metode de instalare opționale: verticală, orizontală, opțional supapă de control manuală, frână, controler.
Caracteristici standard:
Folosind aer comprimat ca sursă de energie pentru siguranță și rezistent la explozie, produsul are un certificat de rezistență la explozie și îndeplinește standardele naționale de siguranță. Reductorul elicoidal folosește supapa de control pentru a comuta pornirea, reglarea și oprirea și poate inversa direct direcția. Motorul are un design general închis și poate fi utilizat în medii cu praf, umezeală și durere. Este utilizat pe scară largă în industria chimică, semiconductori, cristale, petrochimice, tehnologie biochimică, fabrici de vopsea, mașini automate și alte industrii.
Mediu de lucru:
Fluid: Aer comprimat
Presiune de utilizare: 5Kg/cm 2 (70 psi)
Presiune maxima de lucru: 6Kg/cm 2 (85 psi)
Temperatura mediului ambiant: -10°C~ 70°C (poate fi utilizat numai în stare fără îngheț)
Ulei lubrifiant: IS0VG32 sau similar. (Este necesar să adăugați ulei cu ceață de ulei, 2~3 picături pe minut).
Utilizare continuă: Da (nu poate funcționa continuu fără sarcină).
Viteza recomandată: (0.3~1) x viteza maximă de ieșire.
Parametri detaliați

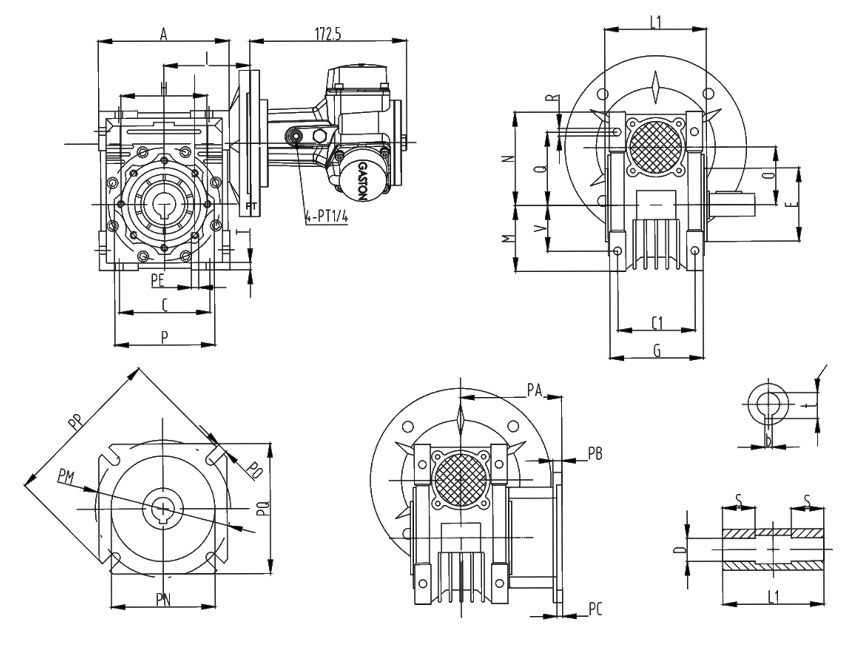

Desen cote de instalare
Tabel de dimensiuni de instalare
Reductor Model | P.M | PQ | PN | PO | PP | |
RV50 | 85 3,3" | 110 4,3" | 70 2,8" | 11 0.43 " | 125 4,9" | |
RV63 | 150 5,9" | 142 5,6" | 115 4,5" | 11 0,43" | 180 7,1" | |
RV75 | 165 6,5" | 170 6,7" | 130 5,1" | 14 0,55" | 200 7,9" |
Model de produs | O | B | C | C1 | D (h7) | E | G | H | eu | M | N | O | P | Q | R | S | T | V | PA | PB | PC | PE | P.M | PN (H8) | PO | PP | PQ | b | t | |
AMP4-RV50-G7.5 | 120 4,72" | 144 5,67" | 80 3,15" | 70 2,76" | 25 0,98" | 70 2,76" | 85 3,35" | 85 3,35" | 80 3,15" | 92 3,62" | 60 2,36" | 84 3,31" | 50 1,97" | 100 3,94" | 64 2,52" | 65 0,26" | 30 1,18" | 7 0,38" | 40 1,57" | 90 3,54" | 9 0,35" | 5 0,2" | M8X10(n=4) | 85 3,35" | 70 2,76" | 11(n=4) 0,43" | 125 1,92" | 110 4,33" | 8 0,31" | 283 1,11" |
AMP4-RV50-G10 | ||||||||||||||||||||||||||||||
AMP4-RV50-G15 | ||||||||||||||||||||||||||||||
AMP4-RV50-G20 | ||||||||||||||||||||||||||||||
AMP4-RV63-G25 | 144 5,67" | 174 6,85" | 100 3,94" | 85 3,35" | 25 0,98" | 80 3,15" | 103 4,06" | 95 3,74" | 95 3,74" | 112 4,41" | 72 2,83" | 102 4,02" | 63 2,48" | 110 4,33" | 80 3,15" | 85 0,33" | 36 1,42" | 8 0,31" | 50 1,97" | 82 3,23" | 10 0.39 | 6 0,24" | M8X10(n=4) | 150 5,91" | 115 4,53" | 11(n=4) 0,43" | 180 7,09" | 142 5,59" | 8 0,31" | 283 1,11" |
AMP4-RV63-G30 | ||||||||||||||||||||||||||||||
AMP4-RV63-G40 | ||||||||||||||||||||||||||||||
AMP4-RV75-G50 | 172 6,8" | 205 8,1" | 120 4,7" | 90 3,5" | 28 1,1" | 95 3,7" | 112 4,4" | 115 4,5" | 112.5 4,4" | 120 4,7" | 86 3,4" | 119 4,7" | 75 3" | 140 5,5" | 93 3,7" | 11 0,43" | 40 1,6" | 10 0,39" | 60 2,4" | 111 4,4" | 13 0,5" | 6 0,23" | M8X10(n=4) | 165 6,5" | 130 5,1" | 14(n=4) 0,55" | 200 7,9" | 170 6,7" | 8 0,31" | 313 12" |
AMP4-RV75-G60 | ||||||||||||||||||||||||||||||
AMP4-RV75-G80 |
Fisa Tehnica
Model de produs | Putere | Viteza nominală | Cuplu | Cuplul de blocare | Consumul de aer | Greutate | ||||
(CP) | (kw) | (rpm) | (Nm) | (stânga bt) | (Nm) | (stânga bt) | (m³/min) | (CFM) | (KG) | |
AMP4-RV50-G7.5 | 0.33 | 0.24 | 93 | 17.5 | 12.9 | 27.5 | 20.3 | 0.31 | 11 | 6.5 |
AMP4-RV50-G10 | 68 | 23.5 | 17.3 | 36.8 | 27.2 | |||||
AMP4-RV50-G15 | 45 | 34.6 | 25.5 | 54.6 | 40.3 | |||||
AMP4-RV50-G20 | 35 | 46.5 | 34.3 | 73.5 | 54.2 | |||||
AMP4-RV63-G25 | 27 | 57.8 | 42.7 | 91.6 | 67.6 |
| ||||
AMP4-RV63-G30 | 22.5 | 70.2 | 51.8 | 110.8 | 81.8 | |||||
AMP4-RV63-G40 | 17 | 92.5 | 68.3 | 146.2 | 107.9 | |||||
AMP4-RV75-G50 | 13.5 | 115.6 | 85.3 | 183.5 | 135.4 | 8.0 | ||||
AMP4-RV75-G60 | 11 | 138.4 | 102.1 | 219.4 | 161.9 | |||||
AMP4-RV75-G80 | 8.5 | 184.7 | 136.3 | 292.7 | 216 |
