Parametrii produsului motorului pneumatic AMP4-C cu viteză mică și cuplu mare:
Interval de reducere: 3-200, putere: 0,24KW, cai putere: 0,33CP, cuplu: 9,5-596,6N.m, viteză liberă: 300-4,5RPM, consum de aer: 0,31m³/min, greutate: 7,3-11,2KG (reducere diferită) rapoarte, greutăți diferite), metode de instalare opționale: verticală, orizontală, opțional supapă de control manuală, frână, controler.
Caracteristici standard:
Folosind aer comprimat ca sursă de energie pentru siguranță și rezistent la explozie, produsul are un certificat de rezistență la explozie și îndeplinește standardele naționale de siguranță. Reductorul elicoidal folosește supapa de control pentru a comuta pornirea, reglarea și oprirea și poate inversa direct direcția. Motorul are un design general închis și poate fi utilizat în medii cu praf, umezeală și durere. Este utilizat pe scară largă în industria chimică, semiconductori, cristale, petrochimice, tehnologie biochimică, fabrici de vopsea, mașini automate și alte industrii.
Mediu de lucru:
Fluid: Aer comprimat
Presiune de utilizare: 5Kg/cm 2 (70 psi)
Presiune maxima de lucru: 6Kg/cm 2 (85 psi)
Temperatura mediului ambiant: -10°C~ 70°C (poate fi utilizat numai în stare fără îngheț)
Ulei lubrifiant: IS0VG32 sau similar. (Este necesar să adăugați ulei cu ceață de ulei, 2~3 picături pe minut).
Utilizare continuă: Da (nu poate funcționa continuu fără sarcină).
Viteza recomandată: (0.3~1) x viteza maximă de ieșire.
Parametri detaliați
Desen de cote de instalare și tabel de dimensiuni

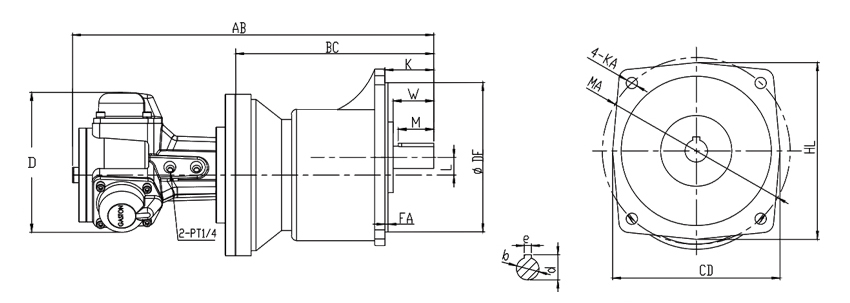

Instalare verticală
Model | Reducere raport | AB | î.Hr | DE | FA | DD | CD | HL | MA | KA | L | K | W | M | Axial partee finală | ||
b | d | e | |||||||||||||||
AMP4 | 3-10 | 370 | 195 | 148 | 3 | 149.8 | 165 | 175 | 185 | 11 | 17.5 | 48 | 40 | 35 | Φ22h6 | 25 | 7 |
14,57" | 7,68” | 5,83” | 0,12" | 5,9" | 6,5" | 6,88" | 7,28” | 0,43” | 0,69” | 1,89” | 1,57" | 1,38" | 0,87" | 0,98" | 0,27” | ||
15-90 | 400 | 225 | 170 | 3 | 149.8 | 195 | 205 | 220 | 12 | 23 | 58 | 45 | 40 | Φ28h6 | 31.1 | 7 | |
15,75” | 8,86" | 6,67” | 0,12" | 5,9" | 7,68" | 8,07” | 8,66" | 0,47” | 0,9" | 2,28” | 1,77” | 1,57” | 1,1" | 1,22” | 0,27' | ||
100-200 | 430 | 255 | 185 | 3 | 49.8 | 225 | 248 | 255 | 15 | 30 | 65 | 55 | 50 | Φ32h6 | 35.5 | 10 | |
16,93" | 10" | 7,28” | 0,12” | 5,9" | 10" | 9,76” | 10" | 0,59" | 1,18” | 2,56” | 2,17” | 1,97” | 1,26" | 1,4" | 0,39” |

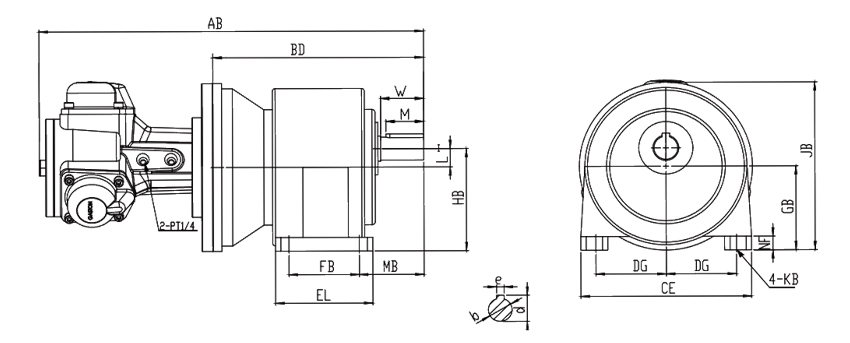

Instalare orizontală
Model | Reducere raport | AB | BD | FB | EL | MB | HB | L | DG | CE | GB | JB | KB | NF | W | M | Axial Sfârşit part | ||
b | d | e | |||||||||||||||||
AMP4 | 3-10 | 370 | 195 | 65 | 90 | 60 | 97.5 | 17.5 | 65 | 158 | 80 | 152 | 11 | 13 | 40 | 35 | Φ22h6 | 25 | 7 |
14,57” | 7,68” | 2,56" | 3,54” | 236” | 3,84” | 0,69” | 2,56” | 6,22” | 3,15” | 5,98” | 0,43" | 0,51” | 1,57” | 1,38” | 0,87" | 0,98" | 0,27” | ||
15-90 | 400 | 225 | 90 | 120 | 68 | 116 | 23 | 70 | 178 | 93 | 178 | 11 | 17 | 45 | 40 | Φ28h6 | 31.1 | 7 | |
15,75” | 8,86" | 3,54" | 4,72" | 2,68" | 4,57" | 0,9" | 2,76” | 7" | 3,66" | 7 ” | 0,43” | 0,67” | 0,67” | 1,57” | 1,1" | 1,22" | 0,27" | ||
100-200 | 430 | 255 | 130 | 165 | 70 | 140 | 30 | 85 | 210 | 110 | 212 | 13 | 23 | 55 | 45 | Φ32h6 | 35.5 | 10 | |
16,93" | 10" | 5,12” | 6,5” | 2,75” | 5,51" | 1,18" | 3,35” | 8,27" | 4,33" | 8,35" | 0,51" | 0.91 | 2,17” | 1,77” | 1,26" | 1,4” | 0,39" |
Fisa Tehnica
Produs Model | Putere | Evaluat viteză | Cuplu | Stop Cuplu | Aer consum | Greutate | ||||
KW) | (CP) | (RPM) | (Nm) | (Dacă bt) | (Nm) | (stânga bt) | (m 3 /min) | (CFM) | (KG) | |
AMP4-L/FG3 | 0.24 | 0.33 | 300 | 9.5 | 7 | 20.2 | 14.9 | 0.31 | 10.9 | 7.3 |
AMP4-L/FG5 | 0.24 | 0.33 | 180 | 16.2 | 12 | 34.5 | 25.5 | 7.3 | ||
AMP4-L/FG10 | 0.24 | 0.33 | 90 | 32.5 | 24 | 68.9 | 50.8 | 7.3 | ||
AMP4-L/FG15 | 0.24 | 0.33 | 60 | 47.5 | 35.1 | 102.2 | 75.4 | 8.5 | ||
AMP4-L/FG20 | 0.24 | 0.33 | 45 | 63.7 | 47 | 135.7 | 100.1 | 8.5 | ||
AMP4-L/FG30 | 0.24 | 0.33 | 30 | 94.8 | 70 | 201.5 | 148.7 | 8.5 | ||
AMP4-L/FG50 | 0.24 | 0.33 | 18 | 156.7 | 115.6 | 337.2 | 248.9 | 8.5 | ||
AMP4-L/FG80 | 0.24 | 0.33 | 11 | 264.6 | 195.3 | 581.2 | 429.7 | 8.5 | ||
AMP4-L/FG100 | 0.24 | 0.33 | 9 | 312.5 | 230.6 | 690.5 | 509.6 | 11.2 | ||
AMP4-L/FG150 | 0.24 | 0.33 | 6 | 462 | 341 | 997.9 | 736.5 | 11.2 | ||
AMP4-L/FG200 | 0.24 | 0.33 | 4.5 | 596.6 | 435.9 | 1268.7 | 936.3 | 11.2 |
