Parametrii produsului motorului pneumatic de reducere a angrenajului elicoidal AMP3-R:
Interval raport de reducere: 3-91, putere: 0,25 KW, cai putere: 0,18 CP, cuplu: 5,4-154,2 N.m, viteză liberă: 296-10 RPM, consum de aer: 0,26 m³/min, greutate: 9,8-12,8 KG (diferite rapoarte de reducere , diferite greutăți), metode de instalare opționale: vertical, orizontal, manual opțional supapă de control, frână, controler.
Caracteristici standard:
Folosind aer comprimat ca sursă de energie pentru siguranță și rezistent la explozie, produsul are un certificat de rezistență la explozie și îndeplinește standardele naționale de siguranță. Reductorul elicoidal folosește supapa de control pentru a comuta pornirea, reglarea și oprirea și poate inversa direct direcția. Motorul este proiectat pentru a fi închis ca un întreg și poate fi utilizat în medii cu praf, umezeală și durere. Este utilizat pe scară largă în industria chimică, semiconductori, cristale, petrochimice, tehnologie biochimică, fabrici de vopsea, mașini automate și alte industrii.
Mediu de lucru:
Fluid: Aer comprimat
Presiune de utilizare: 5Kg/cm 2 (70 psi)
Presiune maxima de lucru: 6Kg/cm 2 (85 psi)
Temperatura mediului ambiant: -10°C~ 70°C (poate fi utilizat numai în stare fără îngheț)
Ulei lubrifiant: IS0VG32 sau similar. (Este necesar să folosiți un dozator de ceață de ulei, 2~3 picături pe minut).
Utilizare continuă: Da (nu poate fi operat continuu fără sarcină).
Viteza recomandată: (0.3~1) x viteza maximă de ieșire.
Parametri detaliați
Desen de cote de instalare și tabel de dimensiuni

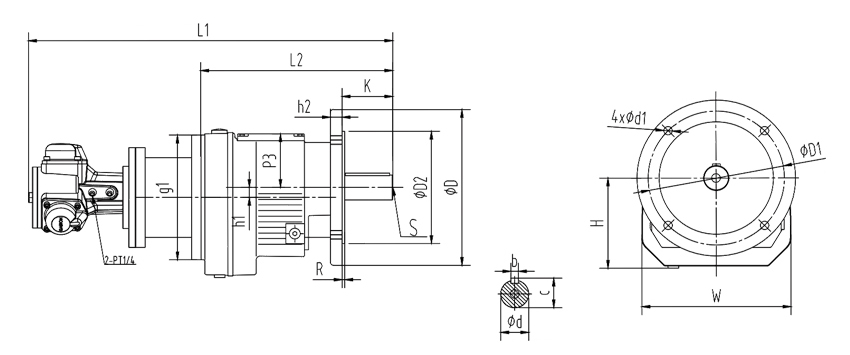

Instalare verticală
Produs Model | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | p3 | g1 | d1 | Oxial Sfârşit parte | ||||
d | b | c | s | k | ||||||||||||||
AMP3-RF2-G3.37 | 421.7 16,6" | 199 7,83" | 140 5,51" | 115 4,53" | 95 3,74" | 92 3,62" | 142 5,59" | 3 0,12" | 4.05 0,16" | 9 0,35" | 57 3,62" | 120 4,72" | 8.5 0,33" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" |
AMP3-RF2-G5 | ||||||||||||||||||
AMP3-RF2-G10.13 | ||||||||||||||||||
AMP3-RF2-G15.63 | ||||||||||||||||||
AMP3-RF2-G26.09 | ||||||||||||||||||
AMP3-RF2-G32.47 | ||||||||||||||||||
AMP3-RF2-G55.87 | ||||||||||||||||||
AMP3-RF3-G69.33 | 429.7 16,92" | 207 8,15" | 160 6,3" | 130 5,12" | 110 4,33" | 94 3,7" | 161 6,34" | 3.5 0,14" | 10.1 0,4" | 10 0,39” | 61 2,4" | 120 4,72" | 9.0 0,35" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" |
AMP3-RF3-G84.61 | ||||||||||||||||||
AMP3-RF3-G90.77 |

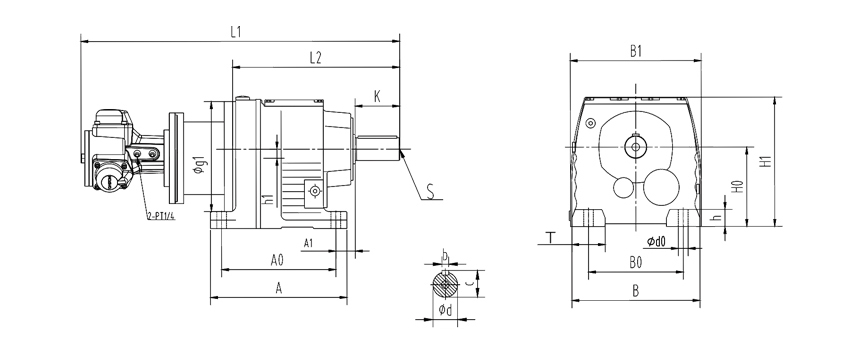

Instalare orizontală
Model de produs | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | d0 | h | Axial parte finală | ||||
d | b | c | s | k | |||||||||||||||
AMP3-R2-G3.37 | 415.7 16.4 " | 193 76" | 130 5.12 " | 152 5.98 " | 110 4.33 " | 151 5.94 " | 151 5.94 " | 90 3.54 " | 147 5.79 " | 25 0.98 " | 3.4 0.13 " | 32 1.26 " | 9 0.35 " | 18 0.71 " | Φ25k6 0.98 " | 8 0.31 " | 28 1,1" | M10 | 50 1.97 " |
AMP3-R2-G5 | |||||||||||||||||||
AMP3-R2-G10.13 | |||||||||||||||||||
AMP3-R2-G15.63 | |||||||||||||||||||
AMP3-R2-G26.09 | |||||||||||||||||||
AMP3-R2-G32.47 | |||||||||||||||||||
AMP3-R2-G55.87 | |||||||||||||||||||
AMP3-R3-G69.33 | 423.7 167 " | 201 7,9" | 130 5,12" | 160 6,3" | 110 4.33 " | 145 5.71 " | 161 6034 " | 90 354 " | 151 5,94" | 25 0.98 " | 10.1 0. 4" | 35 1.38 " | 9 0.35 " | 18 0.71 " | Φ25k6 0.98 " | 8 0.31 " | 28 1,1" | M10 | 50 1.97 " |
AMP3-R3-G84.61 | |||||||||||||||||||
AMP3-R3-G90.77 |
Fisa Tehnica
Produs Model | Putere | Evaluat viteză | Cuplu | Stop Cuplu | Aer consum | Greutate | ||||
(CP) | (Kw) | (RPM) | (Nm) | (Dacă bt) | (Nm) | (stânga bt) | (m 3 /min) | (CFM) | (KG) | |
AMP3-R2/RF2-G3.37 | 0.25 | 0.18 | 296 | 5.4 | 4 | 11.2 | 8.3 | 0.26 | 9.19 | 9.8 |
AMP3-R2/RF2-G5 | 200 | 8 | 5.9 | 16.5 | 12.2 | |||||
AMP3-R2/RF2-G10.13 | 98 | 16.4 | 12.1 | 34.4 | 25.4 | |||||
AMP3-R2/RF2-G15.63 | 63 | 25.3 | 18.7 | 53.2 | 39.3 | |||||
AMP3-R2/RF2-G26.09 | 38 | 42.1 | 31.1 | 86.2 | 63.6 | |||||
AMP3-R2/RF2-G32.47 | 30 | 52.5 | 38.7 | 106.5 | 78.6 | 12.8 | ||||
AMP3-R2/RF2-G55.87 | 17 | 94.6 | 69.8 | 189.2 | 139.6 | |||||
AMP3-R3/RF3-G69.33 | 14 | 111.9 | 82.6 | 218.5 | 161.3 | |||||
AMP3-R3/RF3-G84.61 | 11 | 137.5 | 101.5 | 267.7 | 197.6 | |||||
AMP3-R3/RF3-G90.77 | 10 | 154.2 | 113.8 | 304.3 | 224.6 |
