Palan pneumatic HQ de 50 de tone

Palan pneumatic pentru minerit de 50 de tone, presiune de lucru: 0,63 Mpa, număr de lanțuri: 4, putere de ieșire a motorului: 6,3 kW, înălțimea standard de ridicare este de 3 metri, iar cursa de ridicare poate fi personalizată pentru a fi extinsă. Viteza de ridicare a sarcinii complete: 0.7M/MIN, dimensiunea lanțului: 22*66MM. Palanul pneumatic Gaston are 6 brevete, fiecare dintre acestea fiind un avantaj al designului nostru de palan pneumatic; ambreiaj de suprasarcină, palanul alunecă automat și se oprește ridicarea când este atinsă greutatea nominală; suprafața componentelor principale ale motorului pneumatic este tratată cu tratament anti-rugină, ceea ce nu este ușor să provoace rugină pe principalele componente ale motorului pneumatic și să provoace blocarea motorului și să nu se rotească; carcasa este turnată cu material de înaltă rezistență cu capacitate portantă mare; supapa de control a aerului este proiectată cu un canal de diametru mare, iar volumul de ventilație suficient de mare asigură eficiența de ridicare a palanului pneumatic; ansamblul de frână adoptă un design antiderapant cu caneluri interne pentru a se asigura că plăcuța de frână a palanului pneumatic nu va face ca lanțul de ridicare să alunece automat în jos din cauza alunecării; cârligele superioare și inferioare sunt realizate din tehnologie de forjare, iar cârligele sunt călite și tratate termic pentru a crește duritatea cârligelor, făcându-le ușor de purtat și durabile; partea de decelerare adoptă un design închis, iar interiorul poate fi garantat a fi fără ulei pentru o lungă perioadă de timp, iar designul canalului intern al dispozitivului cardului poate reduce căldura generată de frecarea reductorului. Cel mai mare avantaj este că reduce zgomotul generat de evacuarea motorului pneumatic.

Obțineți o cotație

Parametri detaliați

Presiunea aerului (PSI)	Presiunea aerului (Mpa)	Putere maximă (CP)	Viteză liberă (rpm)	Viteza la putere maxima (rpm)	Cuplu la putere maximă ( N M )	Consum de gaz la putere maximă (m³/mîn)	Opriți cuplul și porniți cuplul (NM)
40	0.28	45%	80%	30%	37,50%	45%	45%
50	0.35	56%	84%	44%	52,40%	56%	56%
60	0.4	67%	88%	58%	65,90%	67%	67%
70	0.48	78%	92%	72%	78,30%	78%	78%
80	0.55	89%	96%	86%	89,60%	89%	89%
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110%	104%	114%	109,60%	110%	110%


Figura prezîntă o curbă tipică a cuplului motorului pneumatic și a puterii la două presiuni diferite de aer. Viteza, cuplul și puterea motorului scad pe măsură ce presiunea aerului scade.	Figura prezintă curbele de cuplu și viteză ale motorului pneumatic sub două presiuni diferite de aer. Viteza și cuplul motorului scad pe măsură ce presiunea aerului scade. Cuplul scade semnificativ, în timp ce turația motorului scade ușor pe măsură ce presiunea scade.

Palan pneumatic		Unitateate	HQ25-2	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
	Presiunea aerului	Mpa	0.6
	Încărca	Tone	25	30	37	50	75	100
	Număr de lanțuri	rădăcină	2	2	3	4	3	4
	Puterea de ieșire a motorului	KW	6.3	6.3	6.3	6.3	9	9
	Înălțimea de ridicare	M	Înălțimea standard este de 3 metri
	Viteza de ridicare a sarcinii maxime	metru/minut	1.2	1	0.7	0.7	0.55	0.4
	Viteza de ridicare fără sarcină	metru/minut	2.4	2.3	1.7	1.2	1.3	1
	Viteza de coborâre la sarcină completă	metru/minut	2.6	2.8	2	1.5	1.2	1
	Consumul de gaz la sarcină completă - crescut	m³/min	6.5	6.5	6.5	4	7.6	7.6
	Consumul de gaz la sarcină completă - în scădere	m³/min	5.5	5.5	5.5	5.5	6	6
	Dimensiunea lanțului	mm	22*66	22*66	22*66	22*66	32*90	32*90
	Greutatea lanțului	kg/m	12.2	12.2	12.2	12.2	21.3	21.3
	Greutate standard (înălțime de ridicare 3 m)	kg	510	520	860	935	1750	1800
	Lungimea conductei de aer controler	m	Lungimea standard este de 3 metri
	Zgomot la sarcină maximă - crescut	DB	78	78	78	78	78	78
	Zgomot la sarcină completă - în jos	DB	82	82	82	82	85	85
	Conector de trahee	in	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	Dimensiunea conductei de aer (diametrul interior)	mm	35	35	35	35	35	35

Mașină de mers pe jos	Puterea motorului	kw	3	3	3	3
	Viteza nominală de încărcare	m/min	5	3	3	3
	Consumul de aer motor	m/mim	2.5	2.5	2.5	2.5
	Conector de trahee	in	G3/4	G3/4	G3/4	G3/4
	Dimensiunea conductei de aer (diametrul interior)	mm	19	19	19	19
	Greutate (cărucior)	kg	136	136*2	136*2	247*2

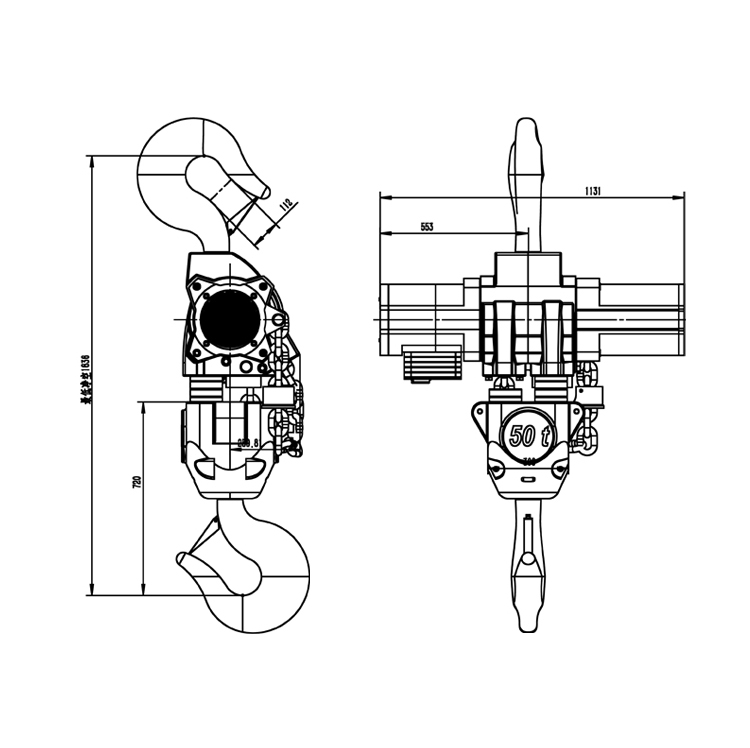

Model	Unit	HQ25-3	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
O	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
C	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
E	mm	270	270	270	270	405	365
F	mm	310	310	350	350	450	450
H1 Distanță minimă	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
Φa	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
